MTF曲线图简易解读法
网友 bigwhiteball 提供
目前我们越来越多地接触到MTF值的概念,一些镜头的广告和说明书中也直接列出MTF值图表。很多影友表示不太理解其意义,下文可以会有所帮助。
注意:下文可能帮助你初步了解MTF值,但仅此而已.真正的MTF概念十分复杂,不是这样一篇短文能解释清楚的.
MTF = 模量传递函数
MTF测试是目前最精确和科学的镜头测试方法.瑞典权威的《摄影》杂志对它的解释是:
"MTF测试使用的是黑白逐渐过渡的线条标板,通过镜头进行投影.被测量的结果是反差的还原情况.如果所得影像的反差和测试标板完全一样,其MTF值为100%.
这是理想中的最佳镜头,实际上是不存在的.如果反差为一半,则MTF值为50%.0值代表反差完全丧失,黑白线条被还原为单一的灰色.
.当数值超过80%(20lp/mm下)则已极佳.而数值低于30%则即使在4X6英寸扩印片下影像质量仍较差.测试分径向和切向两种方向.如果两者相差较大,说明镜头遭受较严重的像散.较高的空间频率值(即lp/mm值,可理解为分辨率)如30lp/mm与20lp/mm相比,
其MTF值通常较低."
(注:这里的反差表现在画面中的表现相当于我们所说的“明锐度”.)
如何解译MTF值:
锐度和反差: |
|
|
|
|
|
锐度和
反差均极佳 |
锐度不佳
但反差颇佳 |
颇锐利但反差不佳 |
锐度和反差俱差 |
反差尽失锐度无从谈起 |

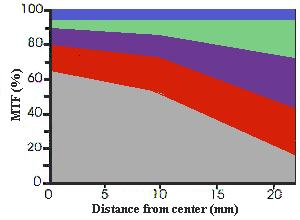

以下图表横轴代表视场半径(距中心距离),纵轴代表MTF百分数值,实线虚线分别代表径向,切向值 |
Canon EF 1.2 85mm L
于f/5.6

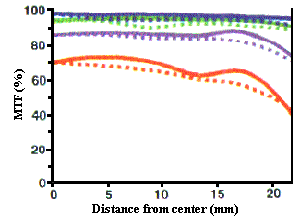

表现出色——明锐度和锐度俱佳! |
Canon EF 2.8 20mm USM
于f/8

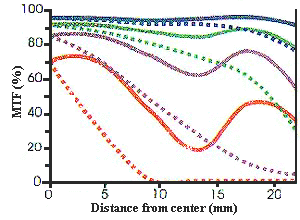

明锐度相对较好但再现细节的能力有限(切向于40lp/mm) |
Sigma AF 2.8-4.0 28-70mm
于70mm f/8

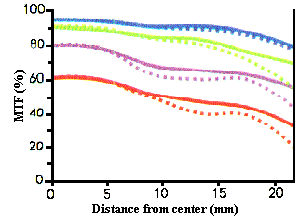

锐度好但明锐度不佳(5lp/mm差于90%) |
Sigma AF 2.8-4.0 28-70mm
于28mm f/2.8 (全开光圈)

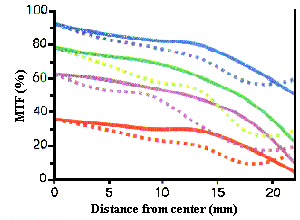

表现差——无论是明锐度还是锐度! |
|
