Kiev 60的调整


一.你所需要的工具:
1.微型螺丝刀(随处可见的那种)
2.两把老虎钳(我也想多用几把)
3.手巾(擦汗的)
4.放大镜8x(调整对焦屏专用)
5.结识的三脚架(可以使您轻松的对焦)
6.远目标(越远越好)
7.两个胶卷轴(为调整间距用)
8.废胶卷的背纸(调整间距)
9.刷子(除胶的)
10.镜头刷
11.闪光的PC联线
12.快门测试器(如果你没有,我劝你买一个)
13.测距仪(非常必要的)
14.18%灰度板(不是非有不可,但它确实很有帮助)
15.75w的灯泡(校准用)
16.工具刷(清理相机内部)
17.黑绒(在相机内部进行植绒加工) 如果你准备好了,那就开始吧。

二.看看你手中的Kiev 60的内部结构(有时候拆解东西也是非常有趣的)

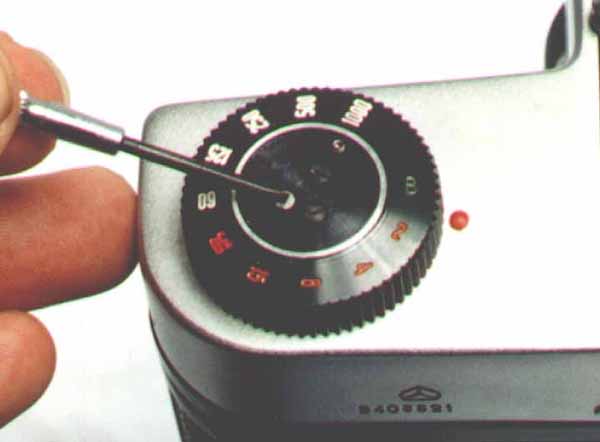

首先是要把60拆开,把手巾置于相机上。一切都准备好了。让我们先把速度盘拆下来。我建议你把快门速度置于B门。然后撕去速度盘顶上的饰皮。你的速度盘应该是这样的:
(图一)

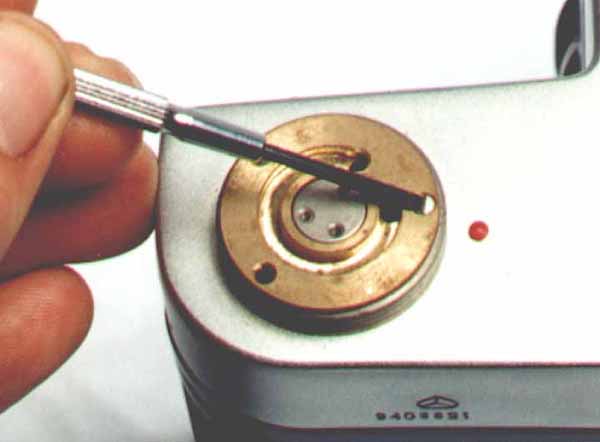

现在取下速度盘上的三颗螺钉。紧贴速度盘下面的是速度盘的基座。它应该是这样的:
(图二)
在这里你还会发现三颗螺钉,同样应该把它们拿下来。在这个基座下面还有一个垫圈。如果基座拿下来以后,它还下不来就让它留在上面(它的位置可能会不太正,不要去管它)。下面我们要对付过片杆,你需要先去掉上面个ISO选择帽。延逆时针方向取下这个帽。这个时候你可以用老虎钳了。去掉ISO帽的时候你会发现一些垫圈,ISO拨盘等,一定要记住它们的顺序!等都取下来以后,它应该是这样的:
(图三)
这个时候你能看到两颗螺丝和一个蜡封口。(蜡封了第三颗螺丝)刮开蜡,去掉螺丝。这里你还会发现一些垫片。这个时候你就会看到真正的过片推杆了。它应该是这样的:
(图四)

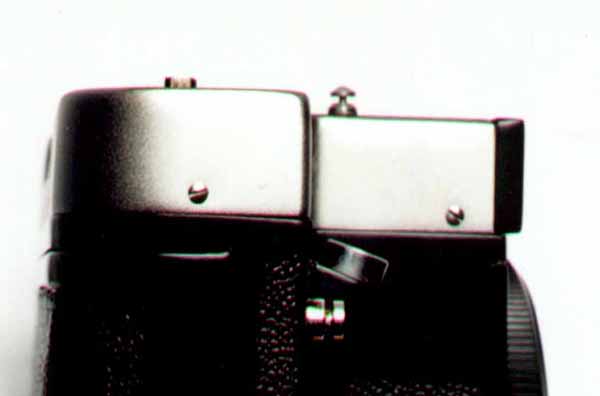

下一步去掉推杆上的螺丝。这个时候一就必须用老虎钳了。逆时针方向去除螺丝。下面是一些垫片和传动机构。 下面要去除顶盖,一定要记住这几处螺丝。它们应该在这里:

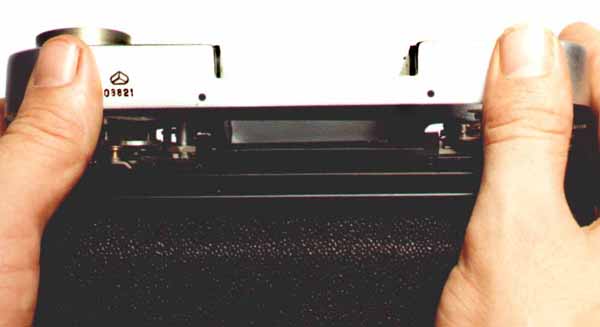

(顶背)

(顶左)

(顶右)取出螺丝后,整个上盖就可以取下来了。

现在我们面对机背,

去掉上盖:()

3.对焦屏的校正

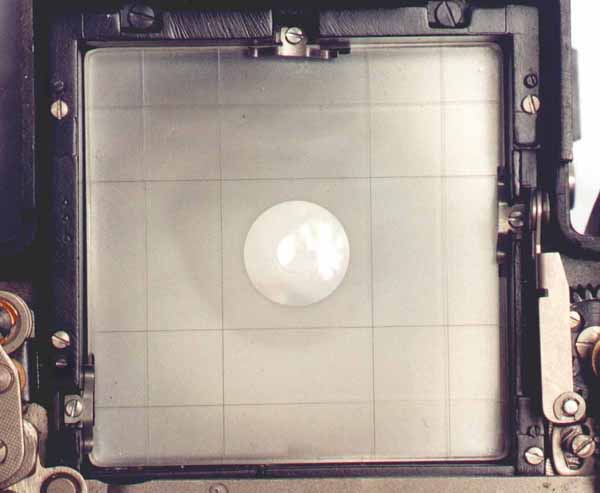

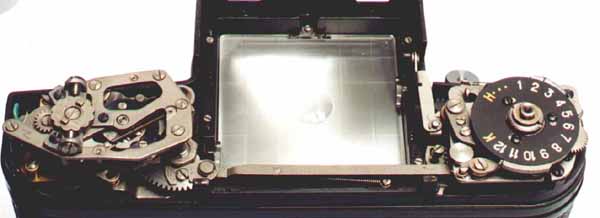

你是否也想过为什么用60拍出来的照片会全都脱焦了?当我第一次用60拍片子的时候我也遇到了这样的情况。起初我以为是我眼睛不好,而机器没有问题。可后来我像用座机用毛玻璃放在焦平面观察,可以说这是最为精确的方法了。于是,我打开60机背,然后将快门设为B门。然后在认为很远的地方放上你的对焦目标,把60置于三脚架上,将镜头调到无穷远。然后在你的参照物上寻找对焦点。现在除去上盖和取景器,这应该是你看到的对焦屏:(对焦屏)。


你能看到里面各种各样的螺丝和弹簧,不过别被它吓倒。可以说60的对焦屏定位是最容易的了,但是这要花上很长一段时间。首先你要把80mm的标准镜头装上,其次装上过片推杆,但是你没有必要把ISO设定部分也装上。然后过片(如果它还没有上弦的话)。将镜头调至无穷远,从对焦屏重你应该看到:(带参照目标的对焦屏)。

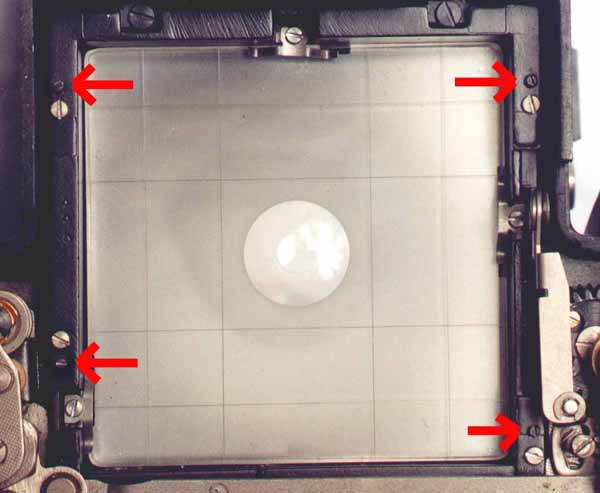

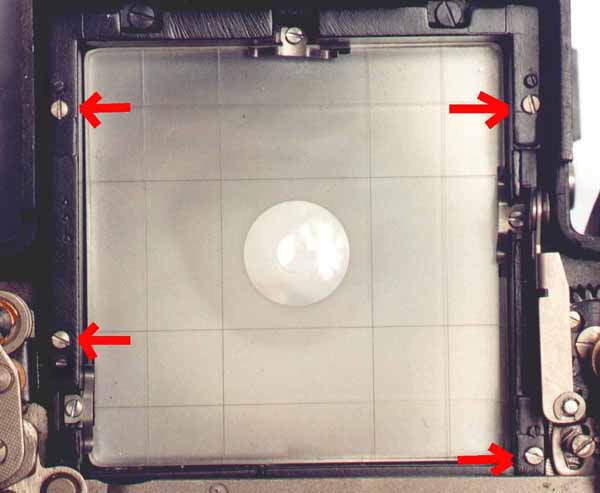

用小型放大镜检查对焦屏上的焦点是否清晰。如果焦点没有对好,那你就需要接着往下做了。我会教你如何调整。注意看这是调整螺丝(黑色)和锁定螺丝(银色),它们应该是这样的:(锁定螺丝图、调整螺丝图)。



拧松锁定螺丝。从左上角的调整螺丝开始,直到左上区域对焦清楚,然后依次顺序调整。重复上面的步骤,直到全屏对焦清楚。

4.底片间距(我们也可以调整它的间距)

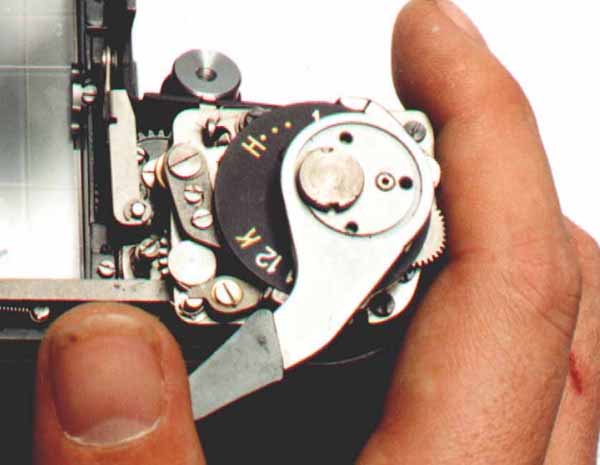

底片间隔问题一直是60最大的问题。有时候我们可能会一卷上拍出超过12张的底片,但是这就有可能出现底片叠片的现象。也许你已经发现其中的很多因素,比如说背纸的厚度,卷片轴的粗细等等,但我不得不承认我是非常懒的人。我懒得去挑卷片轴和去测定胶卷背纸的厚度。我只想拍照片。这也是为什么我想把60应该在工厂里就应该进行的片距调整,在这里告诉你。下面我将告诉你应该调整的部分:(机顶右上部分过片推杆图)。

找一个废胶卷和一个空的卷片轴,打开60机背放好卷片轴和背纸,就和往常一样:(注意开始的标记图)。


确信背纸上开始的标记对准了机身上红点。然后开着机背,过片四次:(第一张底片位置图)。


这个时候你会看见纸背上出现"1"的标记,但是它并不是正对这片框的中心。这也就是为什么你手中的60机会出现叠片的原因。

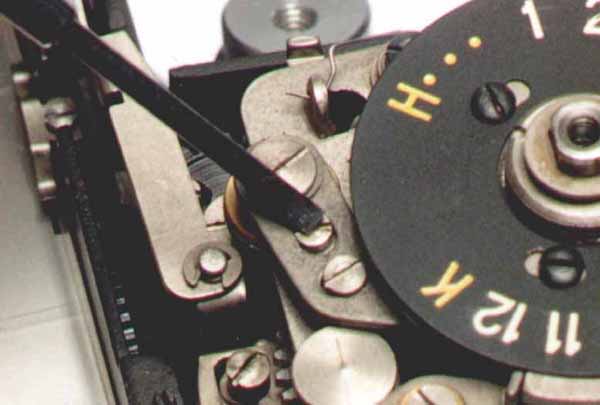

现在你需要拿下卷片轴。让我们重新把胶卷卷起来。看图,这是你第一个需要拧开的螺丝,它是起锁定功能的(我把过片推杆再次卸了下来,这样你就能看到这个螺钉了):(螺丝刀所指的螺钉图)。


逆时针转动这颗螺钉,就可以将它解锁,随后我们将要面对的就是这颗调整螺丝,它直接决定着片距的大小,注意看图:(螺丝刀所指的调整螺丝图)。

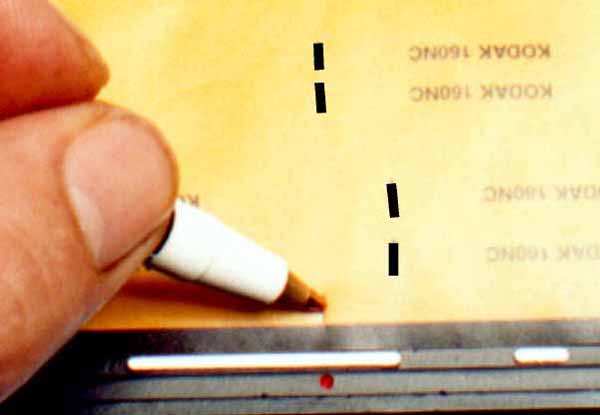

这颗调整螺丝是直接拧在推杆上的一个长圆形槽中的。将调整螺丝拧松并推至槽顶,重新拧紧锁定螺丝,打开60机背,上胶卷,过片四次,并再次做下标记:(重新调整后的校正图)。


如果你手中的60机在过片以后"1"正好位于片框中心(或是已经越过红点),那你就这么做。我个人建议你将"1"调整到片框中心,因为只有这样才能保证你每张底片间隔达到1/4英寸。如果即使你把调整螺丝推到了头,60机也不能将"1"置于片框中心,那你就需要重新调整螺丝的位置,然后再上卷定位,做标记。反复几次你就知道应该如何调整调整螺钉的位置了。每次调整都不要进太多的量。

注意:如果你反复调整也无法将"1"定位于片框中心,那我也无能为力,这很有可能是因为你手中的60机本身就有问题。

5.快门速度的调整(时间决定了一切)

如果你手中的60还算不上怎么糟糕,反正我觉得我手中的60块门是不怎么正常。(以前我在我的摄影棚里用的是79年生产的Salut-S相机,它的1/2秒几乎慢得都快没有了,最后我不得不把它卖了。)现在我使用反转胶片拍摄,所以速度的准确性对我来说是非常关键的。那好,就让我们动手吧。

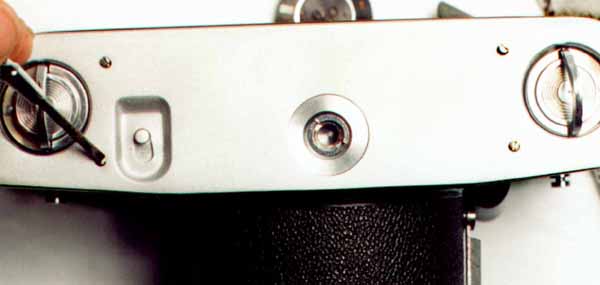

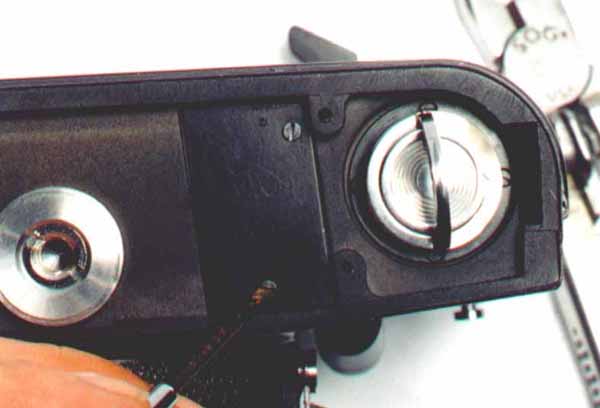

看到底部的4颗螺丝了吗?我们需要先把它卸下来,看图就知道它们在哪里了:(螺丝刀所指的螺钉处图)。

去掉底盖以后,让我们看看它内部的结构:(底部结构图)。

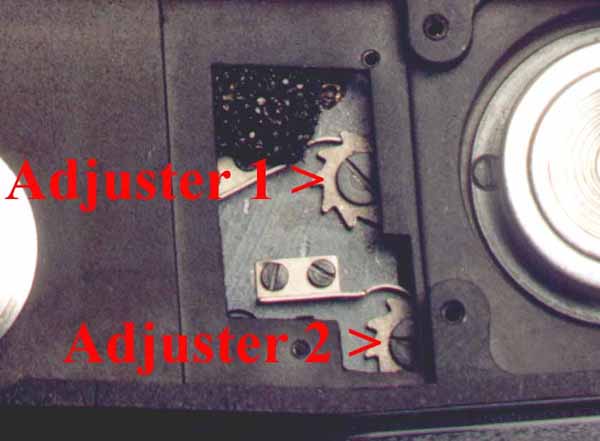

现在你会发现有一个用两颗螺丝固定的小盖板。卸下螺丝,除去盖板。你就会看到它是这样的:(图上标出调整位1、2)。


调整位1是用来调整第一片布帘的,调整位2是用来调整第二片布帘的。第一片布帘是决定你快门开启的速度,第二片布帘决定快门关闭的速度。现在用快门测速器来调整你的快门。从1/2秒开始,测三次,这三次速度应该非常接近。用它们的平均值来代表你这台相机在1/2秒时的真实速度。然后用同样的方法测量其他档位的真实速度。还有在高速快门时(1/500秒和1/1000秒),通常情况下会比标称值低,不过相信你也很少使用,调整它也就没什么意义了。得到所有档位的真实速度以后,用它们和表盘上的标称值比较。如果你经常在1/2秒位置工作(使用反转片的用户会经常使用1/3或1/4秒),那你就将它保留下来。

可以说快门是所有相机中最容易坏的部件。现在让我们检查闪光同步的情况。接好闪光灯,将快门置于1/30秒的位置。卸下镜头,打开后背,将相机对准一块白墙(白墙在工作时是非常有用的)。在快门后观察,特别应该注意快门开启时片框右侧的快门情况。如果在快门刚开启时就能够看到后帘的出来,这说明第二片布帘运动得太快了。用一个一字螺丝刀拧在第二片布帘的调整螺钉上,然后用另外一把一字螺丝刀挑开顶住它的簧片,然后慢慢的放松它:(标有调整方向图)

注意:如果想加快快门回放的速度,要是拧不动螺丝千万别在拧下去,要不然很有可能会破坏整套快门装置!很有可能在出厂时,它们的位置就已经发生了偏移。这很有可能是因为后帘闪光不同布造成的,所以遇到这种情况,请不要自己修理,应送往专业维修部进行修理。

继续调整后帘,直到闪光同步。如果还需调整前帘,参照上述办法调整。最后拿掉闪光灯,重新检查1/30秒的准确性。无论是快了还是慢了,你都需要重新调整。完成后再接上闪光灯看看是否同步。后帘不应该比前帘运动得快。反复调整,最后再检查其它档位。





最后,装回下盖,复原。

6.全部复原

以上我们已经完成了全部的内部调整,现在让我们把它复原。按照拆解的顺序,再原样装回去。这时候你会想"这饰皮怎么办?"你需要一把硬刷子除去原先的胶,然后用细软的小刷子沾上粘合剂均匀的涂抹在饰皮上。涂抹完后将它们一起粘上去,当胶失去粘性后,它自然会很平整。不过这可能会花上一整夜的时间。之后我们再上仪表油。

还未写完, dc正在继续当中. ......

7.TTL的调整

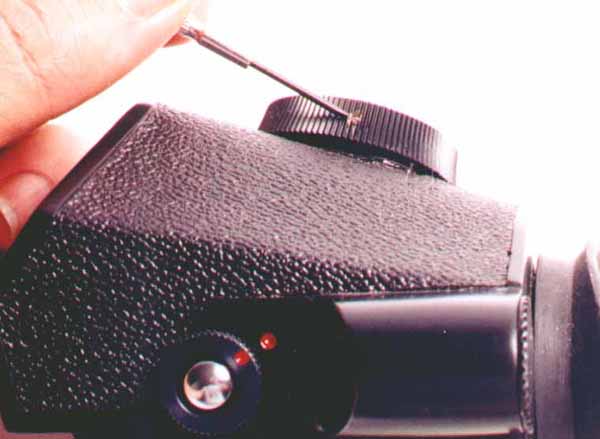

在使用60机子的大多是人群当中,使用者都不是很信赖它的TTL测光系统,而另外使用手持得测光表进行测光。这并不是因为我们喜欢这样,而是不得不这样做。当我们用最常用的标准ISO100 日光下光圈16 的标准测它的时候,我们会发现它完全就是非线性的。所以我们不得不放弃使用它上面的测光系统,这样我们就又回到了原始的方法上,采用手持测光表的方法。我到现在还没有听说过谁能够运用非线性的测光表。我个人认为这很有可能是人们懒得去调整它的原因。我的调整办法就是在ISO100的时候读出从1/1000·f/11到1/4·f/2.8,每1/2一级所含盖的准确范围。这基本上就是你所需要拍摄的范围了。下面我们就可以开始了。我们需要把TTL测光头放在相机上。准备好一个光源,同时把60机置于三脚架上。开灯,用你的测光表(或者是另一台带有50mm镜头的135相机)进行测光。慢慢改变距离,使你测得的曝光值为ISO100 1/1000·f/11。然后将60机移到相同的位置,镜头置于无穷远,顺时针转动TTL头上的表盘,拧松表盘上的指螺,拿掉表盘:(螺丝刀所指的指螺图)。


揭去周围的饰皮,这样你的相机看上去就是这个样子了:(揭去饰皮的TTL头图)。


上面有一块矩形的小金属盖,它是就调整部分的保护盖,摘掉它以后就是这个样子:(调整部分的内部结构图)。

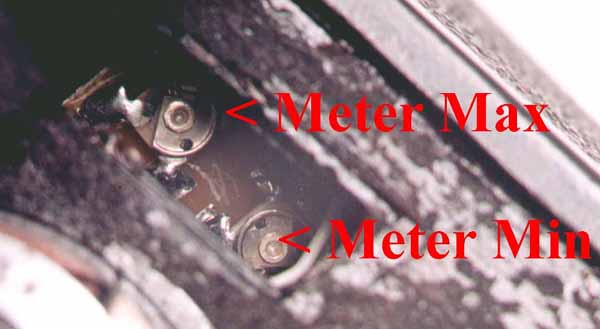

里面有两个调整螺钉,靠近顶部的调整钉是用来调整测光最大值的,下面一可以调整测光最小值的。重新将表盘设在ISO100 1/1000·f/11。调整最大测光的那颗螺钉,直到内部曝光正确的灯亮起。然后调节光源至ISO100 1/4·f/2.8(用测光表调整)。在同样的位置换上60机。再将表盘上的测光值同样设定在ISO100 1/4·f/2.8。如果你还要使用1/2以下或是更低的曝光值,那它也无能为力了。放慢读数的时间,要给TTL一个缓冲的时间,曝光值下降的速度太快,所读取的数值是无效的。我们不要对它寄予太大的希望,毕竟我们只能调节它测光范围的上下限,它的精确度还是要靠CDS和电路保证。相信这种方法还是非常简便的。

注:你的60机子可能做不到这么准,其实这主要是因为其内部的测光电路质量不够过关造成的。

8.植绒(内部的消光处理)

内部的反光一直是60机的老大难问题。你可能也想过会去到工厂里找黑光漆处理。但是这种油漆非常的少,基本上也没人会去用。下面我就向你介绍我的一个方法。最理想的其实还是光学用的无光漆,但这种东西很难弄到。所以我们不得不找一些它的替代品。

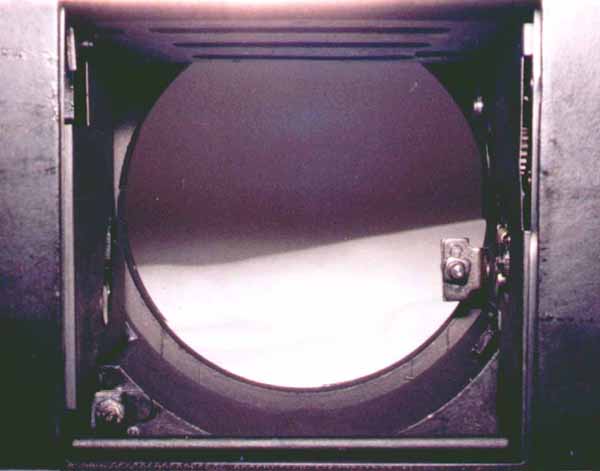

首先,我们卸下镜头,将快门置于"B"门打开,开启60机背。注意要用快门线将快门锁上。从快门位置看过去,你就能看到镜箱的底部及两侧和反光板的背面:(镜箱图)。

先前我提到过的黑绒就起作用了,这种材料很好找,就是普通135胶卷的封口绒。将它们撕下来,不过这需要很多,你可以向冲扩店索取。准备好乳胶,同时最好还能够掺入黑油漆,这样即使是黑绒没有贴均匀一样不会有很强的反光。现在你就可以开始动手了,用细软的小刷子蘸着调和的乳胶,均匀的涂抹在镜腔四壁,然后将黑绒一条条剪好贴入。贴好以后找一个干燥的环境阴干,这需要约一天的时间。

现在你手中的60已经完全焕然一新了。
