双十字交叉传感器原理

AF传感器中，利用线条来检测物体的反差与距离测量之间时相关的，线形传感器的排列会被影象中的各种方向线条所影响，例如纵向排列的现象传感器在检测垂直排列的影象时，其对焦检测能力下降。为了解决这个问题，开发出“+”字形传感器，水平线形传感器和垂直线形传感器重叠在一起，组成一个交叉排列的传感器。这样就能有效地检测水平线条和垂直线条。

然而，Dynax 7更进了一步，将一个“x”排列的传感器叠加在一个“+”排列的传感器上，形成了世界上第一个中心双十字交叉传感器。其工作原理是：首先将通过镜头的被摄体影象由位于二次成像镜头内的传感器分解成八个区域，由垂直和水平组成的4个区被“+”形传感器所检测，其最大光圈达f/6.7及以上；而对角排列的4个区则由“x”形传感器来检测，最大光圈为f/2.8及以上。分析这八个区的检测数据，就可以得到特别精确的对焦数据。

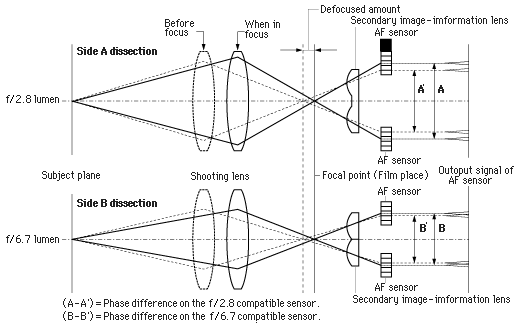

f/6.7与f/2.8光线源的比较

在大多数AF SLR中采用的TTL相位检测AF系统，是通过检测和计算其透过摄影物镜的被摄体影象的相位差（分别由左右传感器捕捉），得到其散焦量（即影象不合焦的程度），从而计算出对焦的位置。如果被摄体的散焦量是一样的（如图左边所示），用f/6.7和f/2.8传感器的测量差就能鉴别出来。由于f/2.8传感器的散焦偏差比f/6.7的大，从而测量更为精确。在拍摄时，大光圈设定会产生更明显的散焦效果。在Dynax 7上使用大口径镜头，由于“+”和“x”形交叉传感器都起作用，所以AF精度更高。
